太陽能路燈控制器太陽能路燈控制器
一、簡介
太陽能控制器應用于太陽能光伏系統中，它全稱太陽能充放電控制器，協調太陽能電池板、蓄電池、負載的工作，是光伏系統中非常重要的組件。使整個太陽能光伏系統高效，安全運作。其具備：過載保護、短路保護、反向放電保護、極性反接保護、雷電保護、欠壓保護、過充保護。
二、特性
1、12V/24V自動識別
2、使用功率MOSFET作為電子開關。
3、具有廣泛的適用性，自動識別白天/黑夜。
4、LED數字化功能菜單設置及顯示簡明、易用。
5、全面的防水功能設計，控制器適用于潮濕、粉塵等惡劣環境。
6、控制器具有過溫、過充、過放、過載、短路自動保護功能。
三、設計原理
太陽能路燈是以太陽的光為主要能源,白天可以自主充電、晚上使用。無需鋪設任何復雜、昂貴的電路管線等,同時還可以任意調整燈具的布局,安全高效節能并且無其它污染,充電和使用開關的過程采用光控自動控制,無需人工操作,工作穩定可靠,節省電費和電力資源,免維護,太陽能路燈的實用性已充分得到了人們的認可，本文介紹的是基于單片機的太陽能路燈控制器的設計,對12V和24V蓄電池可以實現自動識別,能實現對蓄電池的科學管理,能指示蓄電池過壓、欠壓等運行狀態,對負載的過流、短路具有保護等功能。

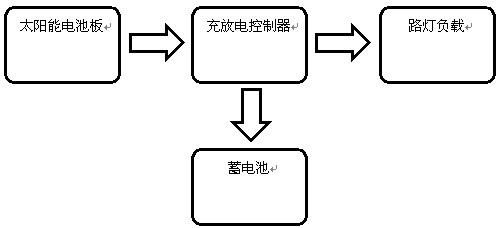

四、系統結構

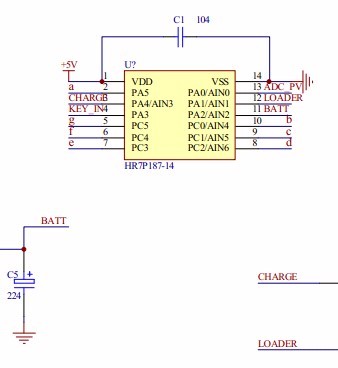

五、控制模塊
|
|
|
